讲解滚珠丝杆升降机的间隙调整方法
发布时间:2019/2/27 16:53:12 来源:海洋传动
  齿差调隙式:滚珠丝杆升降机在两个螺母的凸缘上各制有圆柱齿轮,两者齿数相差一个齿,并装入内齿圈中,内齿圈用螺钉或定位销固定在套筒上。

  齿差调隙式:滚珠丝杆升降机在两个螺母的凸缘上各制有圆柱齿轮,两者齿数相差一个齿,并装入内齿圈中,内齿圈用螺钉或定位销固定在套筒上。

  调整时,先取下两端的内齿圈,当两个滚珠螺母相对于套筒同方向转动相同齿数时,一个滚珠螺母对另一个滚珠螺母产生相对角位移。

  从而使滚珠螺母对于滚珠丝杠的螺旋滚道相对移动,达到消除间隙并施加预紧力的目的。

  垫片调隙式:通常滚珠丝杆升降机用螺钉来连接滚珠丝杠两个螺母的凸缘,并在凸缘间加垫片。

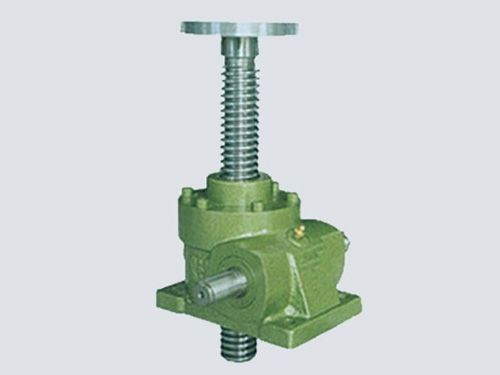

<b>滚珠丝杆升降机</b>

  调整垫片的厚度使螺母产生轴向位移,以达到消除间隙和产生预拉紧力的目的。

  滚珠丝杆升降机的这种结构的特点是构造简单、可靠性好、刚度高以及装卸方便。

  但调整费时,并且在工作中不能随意调整,除非更换厚度不同的垫片。

  螺纹调隙式:其中一个螺母的外端有凸缘而另一个螺母的外端没有凸缘而制有螺纹,它伸出套筒外,并用两个圆螺母固定着。

  滚珠丝杆升降机的旋转圆螺母时,即可消除间隙,并产生预拉紧力,调整好后再用另一个圆螺母把它锁紧。
