凸缘联轴器(亦称法兰联轴器)是利用螺栓联接两凸缘(法兰)盘式半联轴器,两个半联轴器分别用键与两轴联接,以实现两轴联接,传递转矩和运动。凸缘联轴器结构简单,制造方便,成本较低,工作可靠,装拆、维护均较简便,传递转矩较大,能保证两轴具有较高的对中精度,一般常用于载荷平稳,高速或传动精度要求较高的轴系传动
凸缘联轴器(亦称法兰联轴器)是利用螺栓联接两凸缘(法兰)盘式半联轴器,两个半联轴器分别用键与两轴联接,以实现两轴联接,传递转矩和运动。凸缘联轴器结构简单,制造方便,成本较低,工作可靠,装拆、维护均较简便,传递转矩较大,能保证两轴具有较高的对中精度,一般常用于载荷平稳,高速或传动精度要求较高的轴系传动。凸缘联轴器不具备径向、轴向和角向补偿性能,使用时如果不能保证被联接两轴对中精度,将会降低联轴器的使用寿命、传动精度和传动效率,并引起振动和噪声。 凸缘上各螺栓根据传递转矩的大小,可全部采用

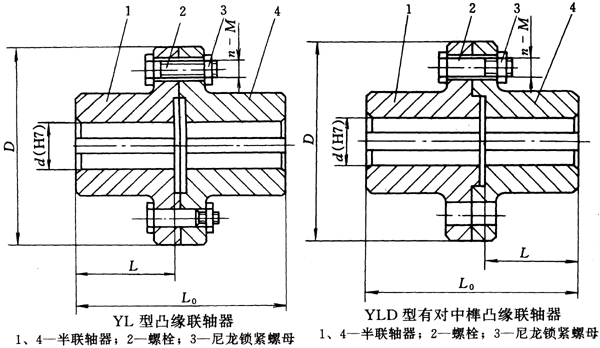

YL、YLD型凸缘联轴器基本参数和主要尺寸(GB/T3843-86)/mm
型号
公称
转矩Tn
/N·m
许用转速
轴孔直径d(H7)
轴孔长度L
D
螺栓
L0
质量
m/kg
转动
惯量I
/kg·m2
/r·min-1
数量
n
直径
M
Y型
J、J1
Y型
J、J1
YL1
YLD1
10
8100
13000
10、11
10、11
25
22
71
3
(3)
M6
54
48
0.94
0.0018
12、14
12、14
32
27
68
58
16、18、19
16、18、19
42
30
88
64
20
20、22
52
38
108
80
YL2
YLD2
16
7200
12000
12、14
12、14
32
27
80
4
(4)
M6
68
58
1.50
0.0035
16、18、19
16、18、19
42
30
88
64
20
20、22
52
38
108
80
YL3
YLD3
25
6400
10000
14
14
32
27
90
3
(3)
M8
68
58
1.99
0.0069
16、18、19
16、18、19
42
30
88
64
20、22
20、22、24
52
38
108
80
25
62
44
128
92
YL4
YLD4
40
5700
9500
18、19
18、19
42
2.47
100
3
(3)
M8
88
64
2.47
0.0093
20、22、24
20、22、24
52
38
108
80
25
25、28
62
44
128
92
YL5
YLD5
63
5500
9000
22、24
22、24
52
38
105
4
(4)
M8
108
80
3.19
0.013
25、28
25、28
62
44
128
92
30
30、32
82
60
168
124
YL6
YLD6
100
5200
8000
24
24
52
38
110
4
(4)
M8
108
80
3.99
0.017
25、28
25、28
62
44
128
92
30、32
30、32、35
82
60
168
124
YL7
YLD7
160
4800
7600
28
28
62
44
120
4
(3)
M10
128
92
5.66
0.029
30、32、35、
38
30、32、35、
38
82
60
168
124
40
112
82
228
172
YL8
YLD8
250
4300
7000
32、35、38
32、35、38
82
60
130
4
(3)
M10
169
125
7.29
0.043
40、42
40、42、45
112
84
229
173
YL9
YLD9
400
4100
6800
38
38
82
60
140
6
(3)
M10
169
125
9.53
0.064
40、42、45、
48
40、42、45、
48
112
84
229
173
YL10
YLD10
630
3600
6000
45、48、50、
55
45、48、50、
55
160
6
(4)
M12
12.45
0.112
60
142
107
289
219
YL11
YLD11
1000
3200
5300
50、55、56
50、55、56
112
84
180
8
(4)
M12
229
173
17.97
0.205
60、63、65
60、63、65、
70
142
107
289
219
YL12
YLD12
1600
2900
4700
60、63、65、
70、71、75
60、63、65、
70、71、75
200
12
(6)
M12
30.62
0.443
80
172
132
349
269
29.52
0.463
YL13
YLD13
2500
2600
4300
70、71、75
70、71、75
142
107
220
8
(6)
M16
289
219
35.58
0.646
80、85
80、85


349
269
YL14
YLD14
4000
2300
4800
80、85、90、
95
80、85、90、
95
172
132
250
12
(8)
M16
350
270
57.13
1.353
100
100、110
212
167
430
340
YL15
YLD15
6300
2000
3400
90、95
172
132
290
12
(6)
M20
350
270
89.59
2.845
100、110、120
100、110、120、125
212
167
430
340
YL16
YLD16
10000
1800
3000
120、125
100、110、120、125
340
12
(6)
M24
119.57
5.271
130
130、140
252
202
510
410
YL17
YLD17
14000
1600
2600
120、125
212
167
380
12
(6)
M24
430
340
171.71
9.139
130、140、
150
130、140、150
252
202
510
410
160
302
242
610
490
YL18
YLD18
20000
1400
2300
140、150
252
202
420
12
(6)
M30
510
410
263.83
17.883
160、170、180
302
242
610
490
    注:1.联轴器质量和转动惯量是按材料为铸铁,最小轴孔,最大轴伸长度的近似计算值。
    2.联轴器许用转速是接材料为铸铁,许用线速度为30m/s,钢许用线速度为50m/s的近似计算值。
    3.螺栓数量,括号内为铰制孔用螺栓。
