蜗杆螺旋方向的判断
发布时间:2016/6/2 15:18:38 来源:海洋传动

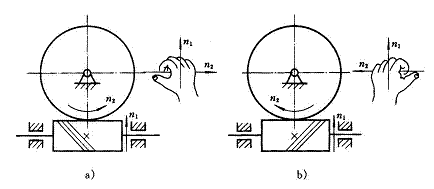

当已知蜗杆的螺旋方向和转动方向时,可利用判断斜齿轮轴向力方向的“主动轮左、右手定则”(见图8—65)来确定蜗轮的转动方向:四指沿着蜗杆转动方向弯曲,

当已知蜗杆的螺旋方向和转动方向时,可利用判断斜齿轮轴向力方向的主动轮左、右手定则(见图865)来确定蜗轮的转动方向:四指沿着蜗杆转动方向弯曲,
则拇指的指向就是蜗杆在啮合点所受轴向力Fa1的方向,
也就是蜗杆相对与蜗轮的移动方向。而事实上蜗杆是不能轴向移动的,故蜗轮在啮合点的速度方向应指向相反方向,即Fa1的相反方向,既拇指的相反方向。
