丝杆升降机-不锈钢升降机-蜗轮蜗杆升降机
KV系列不锈钢螺旋丝杆升降机
KV系列不锈钢螺旋升降机整体采用不锈钢材料SS316(也可以选择SS304,SS329等),包含箱体,压盖,尾罩,蜗杆,丝杠及其他标准件等,蜗轮或者螺母采用锡青铜材料。KV不锈钢螺旋升降机按照安装方式分为:地脚安装KVL系列,耳轴安装KVK系列;按照运动方式分为:丝杠运动KVL(K)-S系列,螺母运动KVL(K)-R系列;型号包含KVL(K)60,85,100,120系列;载荷从5吨-20吨。广泛应用于机械、冶金、水利、化工、医疗、文化、卫生等各个行业,具有紧凑的机构、体积小、重量轻、安装方便、使用灵活、可靠性强、使用寿命长等优点,可以用电动机或其它动力直接带动,也可以手动。
产地:中国>河北>沧州>吴桥县
供应商:河北海洋传动机械制造有限公司
技术咨询热线:
0317-7233222 7236959 7236222

KV系列不锈钢螺旋丝杆升降机详细内容介绍information

产品介绍及特点:

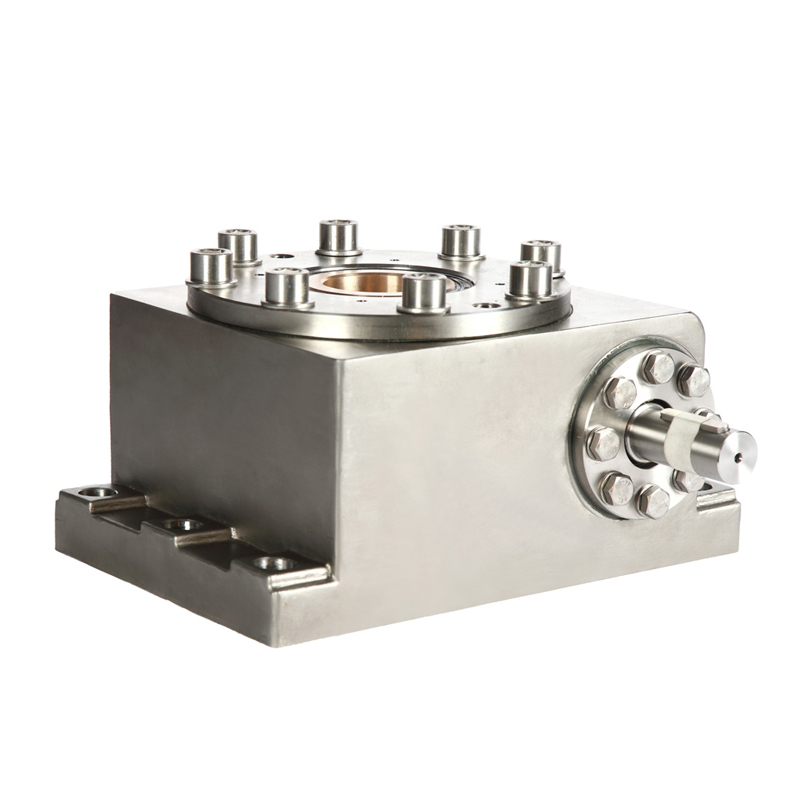

KV系列不锈钢螺旋升降机整体采用不锈钢材料SS316(也可以选择SS304,SS329等),包含箱体,压盖,尾罩,蜗杆,丝杠及其他标准件等,蜗轮或者螺母采用锡青铜材料。KV不锈钢螺旋升降机按照安装方式分为:地脚安装KVL系列,耳轴安装KVK系列;按照运动方式分为:丝杠运动KVL(K)-S系列,螺母运动KVL(K)-R系列;型号包含KVL(K)60,85,100,120系列;载荷从5吨-20吨。广泛应用于机械、冶金、水利、化工、医疗、文化、卫生等各个行业,具有紧凑的机构、体积小、重量轻、安装方便、使用灵活、可靠性强、使用寿命长等优点,可以用电动机或其它动力直接带动,也可以手动。



产品数据:



KVL(K) 系列升降机参数表
型号 KV60 KV85 KV100 KV120
额定负载kN 50 100 150 200
丝杠直径x导程mm Tr32×6 Tr52×8 Tr70×10 Tr80×10
蜗轮蜗杆减速比 V1 1:7.25 1:12 1:18.5 1:19
L1 1:20 1:24 1:56 1:38
蜗杆输入一转丝杠行程mm V1 0.83 0.67 0.54 0.526
L1 0.3 0.33 0.18 0.263
最大输入功率kW V1 1.3 2.5 3 4.5
L1 1.0 2.0 2.5 3.5
满载启动扭矩Nm V1 36 70 100 130
L1 18 50 48 90
启动效率 V1 0.17 0.14 0.12 0.12
L1 0.12 0.10 0.08 0.09
100rpm时运转效率 V1 0.25 0.21 0.18 0.18
L1 0.18 0.16 0.13 0.13
箱体材料   AISI316
重量kg KVL 15 31 55 90
KVK 17 35 62 100
注:所有系列产品的环境温度: -20℃-+40℃(如需要-40℃-+70℃等温度请咨询启力传动技术支持)





结构形式:

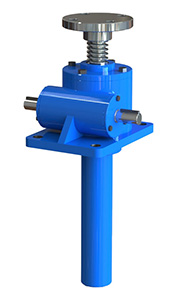

 1型结构——螺杆做轴向运动  2型结构——螺母做轴向运动

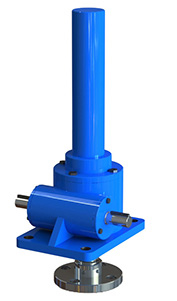

 A型:螺杆工作端在上 B型:螺杆工作端在下

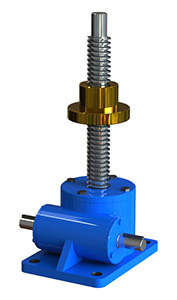

A型:螺杆工作端在上

                螺母上顶或下拉

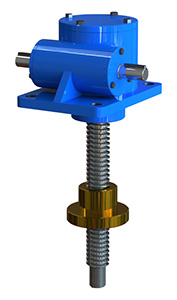

B型:螺杆工作端在下

               螺母上顶或下拉

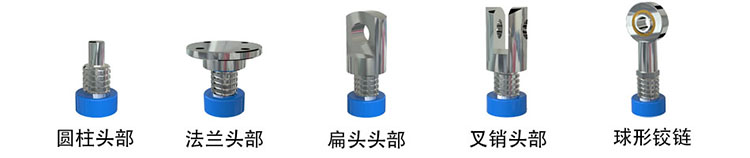

丝杆的头部可定制不同的链接结构:





驱动控制方式:



手动驱动

通过在蜗杆输入端加装手摇轮/直臂操纵杆等装置,经过人力实现手动控制。

但驱动驱扭力不允许超过蜗杆最大许用扭矩。

电动机驱动

根据不同使用工况和使用参数通过安装不同类型的电动机,例如:三相异步电机/变频电机/防爆电机/制动电机/步进电机/伺服电机等,实现电动机驱动。可搭载ABB/SEW/NORDSIEMENS/Mitsubishi/Panasonic等国际品牌电动机。

但电机功率不允许超过丝杆升降机最大许用功率。

丝杆升降机+减速电机一体化组合驱动

适用于高负载下,输入端需用较大驱动扭矩和超低速升降速度使用条件。

搭配减速机使用可以有效降低电动机驱动功率,同时又能有效保持输入端的驱动扭矩。

此种组合设计方案非常适合高负载+低速的精准微调使用场景。

驱动控制系统

可通过伺服或步进等电动机配套驱动器实现指令程序化精准控制。

亦可加配传感器、感应开关、计数器、红外接收器、数据传输等电子元器件,通过专用集成软件操作系统,实现远程智能化控制,同时支持接入物联网M2M系统框架中。



应用范围:



1.生产流水线中提升、位移、加紧、翻转等执行装置;

2.冶金设备中装置及加紧、提升和翻转装置;

3.车辆制造也的举车机、柔性工装及焊接升降机等;

4.光伏产业单晶硅、多晶硅注定炉的升降装置及太阳能发电追踪装置;

5.航空航天、国防军事、天文望远镜等遥控执行装置;

6.升降舞台升降装置;

7.造船、水利、造纸、食品及仓储、铸造等行业;医疗器械、木工机械、食品机械的各种执行机构;

8.立车和龙门等机床上的提升装置。



产品优点:



1.刚性好、能精确定位、一般断电后也能自锁;

2.系统结构简单、紧凑、无所各种复杂的泵阀、油箱或气源及管路系统等;

3.噪音小、无流体泄露、对环境污染小,是一种较理想的绿色环保产品;

4.由于有减速机机构,系统科实现很小的驱动源传递很大的力矩;

5.蜗轮丝杆升降机具有机械精密、设计紧凑、耐用、维护时间少和使用寿命长的特点。另外在没有其他机械装置情况下,依靠离合器、轴以及电动机、相对简单的驱动方案能够实现某些直线或旋转运动;

6.可构成闭环伺服控制系统,实现自动化控制;

7.使用标准原件,装配简单,省时省力;

8.安装是更简单,运行时间可以更长,由于热量的放散更加高效,从而延长了润滑周期。



如需定制传动方案及产品具体参数及外形尺寸,请联系销售工程师。
