蜗轮蜗杆减速机内部结构组成及工作原理分析
发布时间:2024/3/28 15:52:41 来源:海洋传动
蜗轮蜗杆减速机内部结构包括蜗轮、蜗杆、轴承、油封等部件。这些部件相互配合,通过旋转传递动力,实现减速效果。在实际应用中,还需要注意选用合适的材料和轴承类型,以及定期维护和更换油封,以确保减速机的正常运行和延长使用寿命。同时,蜗轮蜗杆减速机具有结构简单、体积小、噪音低、效率高等优点,广泛应用于各种机械设备中,在工业生产中起到了重要的作用。

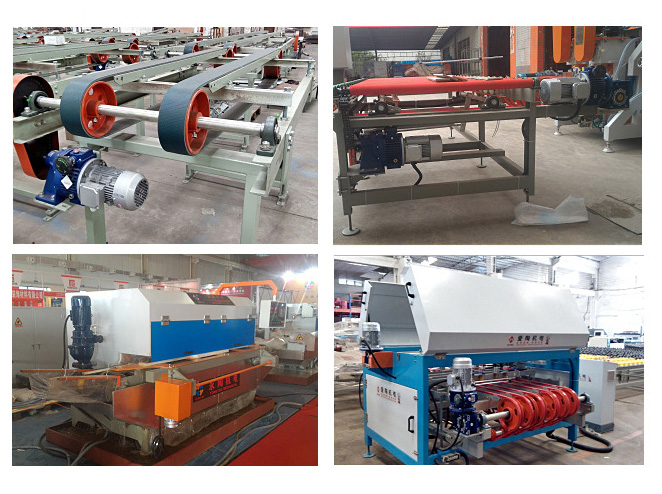

蜗轮蜗杆减速机是一种常见的减速机械,它主要由蜗轮、蜗杆、轴承、油封等部件组成。主要用于将高速运动的电动机转速降低,提供合适的工作转速给被驱动设备,在交通工具的船舶、汽车、机车,建筑用的重型机具,机械工业所用的加工机具及自动化生产设备,日常生活中常见的家电,钟表等等都可以见到它的身影。蜗轮蜗杆减速机的内部结构设计合理,能够有效地将高速旋转的电机转速降低,使其适合于各种机械设备的使用。

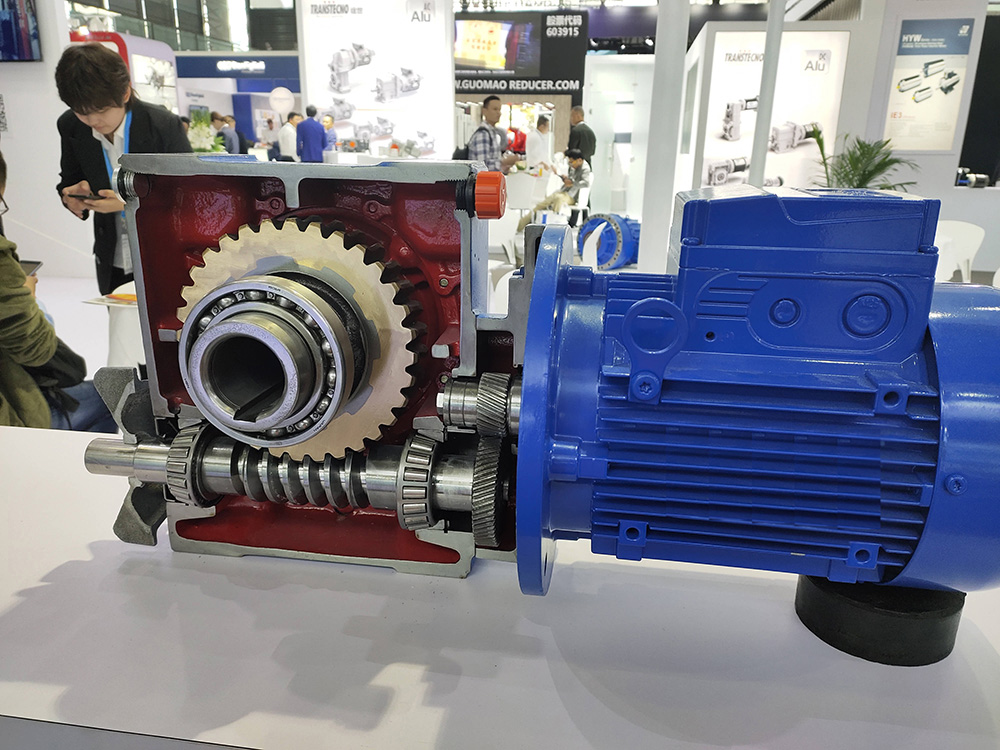

蜗轮蜗杆减速机 的内部结构主要包括以下几个部分:
1、蜗轮:蜗轮是减速机的核心传动部件,通常由硬度较低的铸铁或铜制成。蜗轮是一个圆柱形的螺旋齿轮,是与蜗杆配合的传动齿轮。当电机旋转时,蜗轮上的螺旋齿与蜗杆上的螺纹相互啮合,通过旋转传递动力,从而实现将输入轴的高速旋转,转换成输出轴的低速旋转的减速效果。蜗轮的设计要考虑到传动的力矩和速度比等因素,以确保传动的效率和稳定性。
2、蜗杆:蜗杆是蜗轮蜗杆减速机的主要传动部件,通常由高强度合金钢制成,具有较高的抗磨损和耐腐蚀性能。蜗杆是一个长条螺旋形的轴,当电机旋转时,蜗杆轴上的螺旋齿会与蜗轮齿轮啮合,从而实现将电动机高速旋转的输入轴转换成较低速度的输出轴的减速效果。由于蜗轮与蜗杆的蜗线间隙小,因此蜗轮蜗杆减速机本身具有自锁功能,可以避免回传动力。
3、轴承:轴承是蜗轮蜗杆减速机的支撑部件,主要用于支撑蜗和固定蜗轮和蜗杆,减少运动时的摩擦和磨损,在传动过程中保持稳定的运行。轴承的选择要考虑到减速机的负载和工作环境等因素,以确保轴承能够承受相应的力矩和转速。常见的轴承类型有滚动轴承和滑动轴承,根据实际情况选择适合的轴承类型。
4、油封:油封是蜗轮蜗杆减速机的密封部件,主要用于防止润滑油泄漏,保证减速机内部的润滑油清洁和充足,保障蜗轮蜗杆减速机的正常运转。油封通常由橡胶或金属材料制成,具有较好的密封性和耐磨损性能。选择适合的油封类型和安装位置可以有效延长减速机的使用寿命。

5、外壳:蜗轮蜗杆减速机的外壳通常由铝合金或铸铁制成,起到固定和保护内部传动部件的作用。外壳通过螺栓与基座或支架连接,用来安装和支撑整个减速机。
6、润滑系统:蜗轮蜗杆减速机的润滑系统通常有两种方式,一种是润滑脂润滑,另一种是循环润滑。润滑系统的作用是在高速运转的传动部件之间提供润滑,减少摩擦和磨损。
7、输入轴和输出轴:输入轴是连接电动机的轴,输出轴则是通过蜗轮蜗杆传动来提供降速输出的轴。通过调整输入轴和输出轴的转速比例,可以达到不同的减速效果。



蜗轮蜗杆减速机内部结构包括蜗轮、蜗杆、轴承、油封等部件。这些部件相互配合,通过旋转传递动力,实现减速效果。在实际应用中,还需要注意选用合适的材料和轴承类型,以及定期维护和更换油封,以确保减速机的正常运行和延长使用寿命。同时,蜗轮蜗杆减速机具有结构简单、体积小、噪音低、效率高等优点,广泛应用于各种机械设备中,在工业生产中起到了重要的作用。
