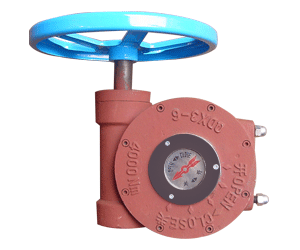

该产品是一种90°回转驱动装置，适用于球阀、蝶阀、旋塞阀等类型阀门。特殊型呆输出360°转角。产品共有9个型号。

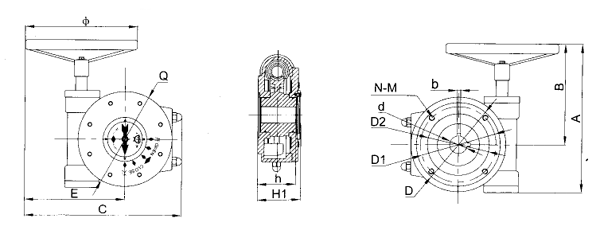

部分回转型阀门手动装置外形及安装尺寸技 术 数 据 | 型 号 | 2# | 3# | 4# | 5# | 6# | 7# | 8# | 9# | 10# | 速比 | 30：1 | 42：1 | 43：1 | 54：1 | 48：1 | 58：1 | 53：1 | 63：1 | 66：1 | 输入力矩Nm | 40 | 78 | 98 | 112 | 122 | 133 | 156 | 156 | 156 | 输出力矩 | 300 | 820 | 1054 | 1512 | 1464 | 1930 | 2067 | 2460 | 2574 | 旋转行程 | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 限位调整 | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | 蝶阀参配DN | 80-100 | 125-150 | 200-250 | 300-350 | 400-450 | 500-600 | 700 | 800 | 900-1000 | 球阀参配DN | 50 | 80 | 100 | 150 | 200 | 250-300 | 350 | 400 | 500 | 连 接 尺 寸 | 连 接 法兰(D) | 90 | 125 | 150 | 175 | 210 | 260 | 300 | 350 | 415 | 连接孔中心(D1) | 70 | 102 | 125 | 140 | 165 | 200 | 254 | 298 | 356 | 法兰凹面(D2) | 55×3 | 70×3 | 85×3 | 100×4 | 130×5 | 160×5 | 200×5 | 230×5 | 260×5 | 孔径:孔数(N-M) | 4-M8 | 4-M10 | 4-M12 | 4-M16 | 4-M20 | 8-M16 | 8-M16 | 8-M20 | 12-M20 | 标准轴孔(d) | 16 | 24 | 30 | 36 | 40 | 50 | 60 | 80 | 90 | 轴孔(dmin-max) | 14-18 | 22-26 | 28-32 | 35-38 | 38-48 | 45-58 | 55-70 | 75-85 | 90-100 | 平键×条数×90°(b) | 5×1 | 8×1 | 10×1 | 12×1 | 12×2 | 16×2 | 18×2 | 22×2 | 28×2 | 安装高度(h) | 52 | 62 | 68 | 75 | 105 | 110 | 120 | 120 | 150 | 手轮直径φ | 160 | 240 | 280 | 320 | 350 | 400 | 500 | 500 | 500 | 外 型 尺 寸 | 型号 | 2# | 3# | 4# | 5# | 6# | 7# | 8# | 9# | 10# | A | 190 | 235 | 270 | 320 | 355 | 420 | 540 | 550 | 620 | B | 143 | 162 | 182 | 214 | 234 | 273 | 373 | 353 | 383 | C | 192 | 265 | 310 | 366 | 420 | 486 | 580 | 636 | 720 | E | 130 | 188 | 220 | 260 | 295 | 340 | 410 | 438 | 480 | H1 | 65 | 68 | 85 | 95 | 125 | 130 | 155 | 160 | 180 | 箱体外径(Q) | 115 | 150 | 180 | 220 | 250 | 300 | 340 | 410 | 480 | 重量Kg | 8kg | 13kg | 16kg | 23kg | 37kg | 48kg | 71kg | 95kg | 160kg |
|
