钢厂专用TPG80-100-10包络减速机
发布时间:2016/6/2 15:18:40 来源:海洋传动
TPG平面二次包络减速机—通用型平面包络环面蜗杆减速机,蜗杆可以在蜗轮之上、之下、水平之侧或垂直在侧 TPA平面二次包络减速机—蜗杆在蜗轮之上的平面包络环面蜗杆减速机 TPU平面二次包络减速机—蜗杆在蜗轮之下的平面包络环面蜗杆减速机 TPS平面二次包络减速机—蜗杆在蜗轮之侧的平面包络环面蜗杆减速机
减速机系列有四种型式:TPG减速机、TPU减速机、TPA减速机、TPS减速机
    其中:TP-平面包络环面蜗杆组合为:
    TPG平面二次包络减速机—通用型平面包络环面蜗杆减速机,蜗杆可以在蜗轮之上、之下、水平之侧或垂直在侧
    TPA平面二次包络减速机—蜗杆在蜗轮之上的平面包络环面蜗杆减速机
    TPU平面二次包络减速机—蜗杆在蜗轮之下的平面包络环面蜗杆减速机
    TPS平面二次包络减速机—蜗杆在蜗轮之侧的平面包络环面蜗杆减速机
其中TPG二次包络减速机大多应用与钢厂,连铸机、拉矫机等设备中心距为100或80mm,减速机比1:10,具体尺寸如下:

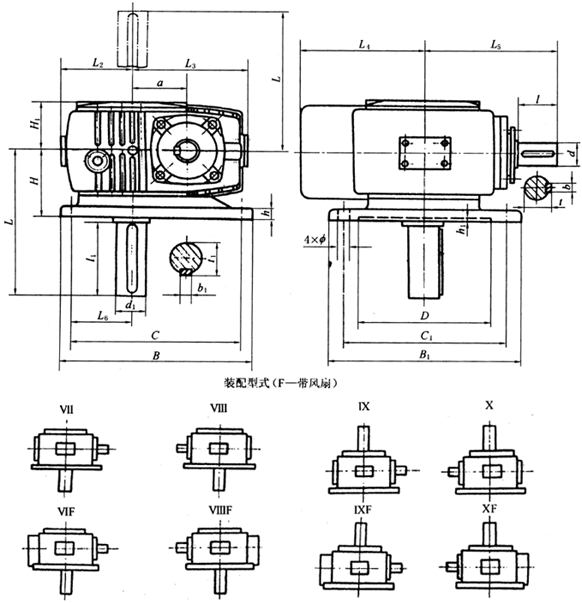

TPG二次包络减速器形式及外形尺寸                             mm
型号
a
(φ)D
h1
B
B1
C
C1
H
H1
L
L2
L3
L4
L5
l
l1
d
d1
b
b1
t
t 1
L6
h
Ф
质量(kg)
TPG80
80
140
5
270
260
240
230
110
86
210
100
180
180
201
58
110
35
45
10
14
38
48.5
75
18
19
53
TPG100
100
170
5
300
300
260
260
125
102
235
125
203
210
254
82
110
40
55
12
16
43
59
90
20
19
85
浏览更多关于TPG80减速机 TPG100减速机 TPG100 10减速机 的相关内容
