X系列行星摆线针轮减速机说明
发布时间:2016/6/2 15:18:36 来源:海洋传动
   X系列行星摆线针轮减速机产品特点及技术规格

行星摆线减速机是一种应用行星传动原理,采用摆线针轮啮合,设计先进、结构新颖的减速机构。这种减速机在绝大多数情况下已替代两级、三级普通圆柱齿轮减速机及圆柱蜗杆减速机,在军工、航天、冶金、矿山、石油、化工、船舶、轻工、食品、纺织、印染、制药、橡胶、塑料、及起重运输等方面得到日益广泛的应用。
一、 摆线减速机产品特点
1. 传动比大。一级减速时传动比为1/6--1/87。两级减速时传动比为1/99--1/7569;三级传动时传动比为1/5841--1/658503。另外根据需要还可以采用多级组合,速比达到指定大。
2. 传动效率高。由于啮合部位采用了滚动啮合,一般一级传动效率为90%--95%。
3. 结构紧凑,体积小,重量轻。体积和普通圆柱齿轮减速机相比可减小2/1--2/3。
4. 故障少,寿命长。主要传动啮合件使用轴承钢磨削制造,因此机械性能与耐磨性能均佳,又因其为滚动摩擦,因而故障少,寿命长。
5. 运转平稳可靠。因传动过程中为多齿啮合,所以使之运转平稳可靠,噪声低。
6. 拆装方便,容易维修。
7. 过载能力强,耐冲击,惯性力矩小,适用于起动频繁和正反转运转的特点。
二 摆线减速机技术规格
1 机型号:
按传动比分为:一级、二级、三级。
一级有十三种机型:0,1,2,3,4,5,6,7,8,9,10,11,12。
两级有14种机型:00,20;32,42,53,63,64,74,84,85,95,106,117,128。
三级有8种机型:420,742,842,853,953,1063,1174,1285。
按结构型式分为:卧式、立式、双轴型、直联型四种。
2、传动比:
一级减速的传动比有:9,11,17,21,23,25,29,35,43,47,59,71,87。
两级减速的传动比有:99,121,187,289,319,385,473,493,595,649,731,841,1003,1225,1505,1849,2065,2537,3045,3481,5133。
三级减速的传动比有:5841-658530

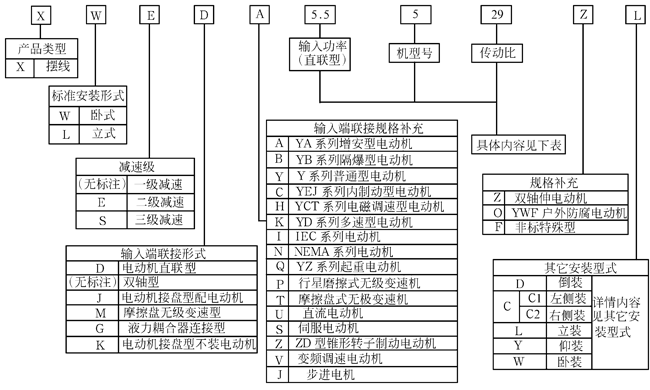

3、行星摆线针轮减速机型号及其其表示方法:

X系列行星摆线针轮减速机型号对照表
单级摆线减速机机型对照表
天减
X0
X1
X2
X3
X4
X5
X6
X7
X8
X9
X10
X11
X12
8000系列
8075
8095
8105
8115
8125
8130
8135
8145
8160
8165
8170
8175
8180
8185
8190
8195




B一机部
(B85)
(B100)
(B120)
B15
B18
B22
B27

B33
B39
B45
B55
B65
B上变厂


B12
B15
B18
B22
B27

B33
B39
B45
B55

B化工部


0
1
2
3
4

5
6
7
8

双级摆线减速机机型对照表
X天减
00
20
42
53
63
74
84
85
95
106
117
128
B一机部


1812
2215
2715


3322
3922
4527
5527
6533
B上变厂


1812
2215
2715


3322
3922
4527
5527

B化工部


20
31
41

52
53
63
74
84
