滚珠丝杆升降机
JWB滚珠丝杆升降机
滚珠丝杆升降机的丝杠轴与丝母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滚动丝杠副的1/3。在省电方面很有帮助。
产地:中国>河北>沧州>吴桥县
供应商:河北海洋传动机械制造有限公司
技术咨询热线:
0317-7233222 7236959 7236222

JWB滚珠丝杆升降机详细内容介绍information

适用于高速 高频率 操作环境。

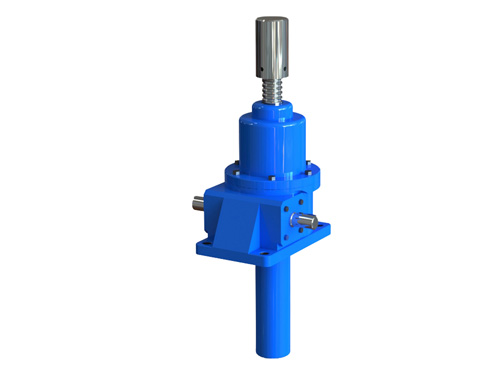

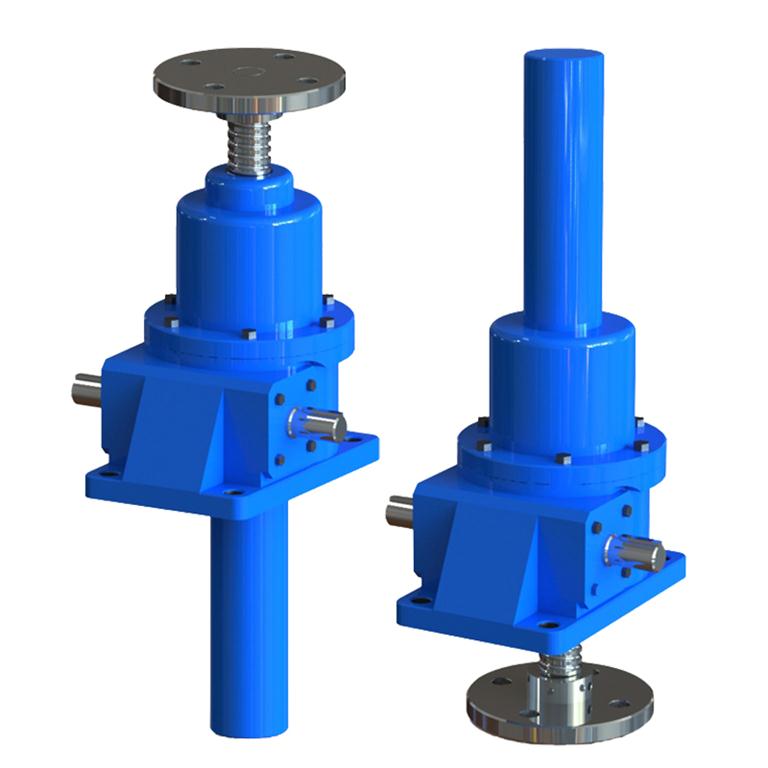

JWB系列(普通滚珠丝杆升降机),适用于高速,高频率和高性能的装置中,主要由精密滚珠丝杆副与高精度蜗轮蜗杆副构成。
效率高:使用滚动摩擦、提高了整机使用效率,只需要很小的驱动源,就可以产生非常大的推动力。
高速化:与普通梯形丝杆相比,运转速度有很大的提高,能轻松的调整和运转。
使用寿命长:采用高质量的滚珠丝杆副,使其工作寿命比普通梯形丝杆提高3倍以上。

JWB型(滚珠丝杆升降机)基本选型参数一览表
型号 JWB005 JWB010 JWB025 JWB050 JWB100 JWB150 JWB200 JWB300 JWB500
最大载荷(KN) 4.9 9.8 24.5 49 98 147 196 294 490
丝杆外径mm 16 20 25 36 45 50 63 85 100
丝杆底径mm 13.5 17.5 21.4 31.3 39.1 43.1 55.7 74.8 87
丝杆螺距mm 5 5 8 10 12 16 16 20 24
减速比 H速度 5 5 6 6 8 8 8 102/3 102/3
L速度 20 20 24 24 24 24 24 32 32
综合效率% H速度 63 61 62 64 63 63 62 56 60
L速度 37 34 35 39 43 43 41 34 38
容许输入最大功率(kW) H速度 0.25 0.54 1.3 2.2 3.6 4 5.5 8.9 13.3
L速度 0.12 0.27 0.63 1 1.9 2.1 2.8 4.1 6.5
空载扭矩(N·m) 0.11 0.29 0.62 1.37 1.96 2.65 3.92 9.81 19.6
保持扭矩(N·m) H速度 0.69 1.27 4.31 10.78 19.6 39.2 51 68.6 140.1
L速度 0.14 0.26 0.91 2.4 5.8 11.8 15 19.5 41.2
容许输入轴扭矩(N·m)* 9.8 19.6 49 153.9 292 292 292 735 1372
最大载荷时所需输入 H速度 1.3 2.8 9 21.5 39.1 77 104 169.6 317.5
轴扭矩(N·m)** L速度 0.62 1.4 4.3 9.6 20.4 39.6 54.2 98.5 177.9
输入轴每回转一圈对应丝 H速度 1 1 1.33 1.67 1.5 2 2 1.88 2.25
杆(活动螺母)轴向位移量 L速度 0.25 0.25 0.33 0.42 0.5 0.67 0.37 0.63 0.75
最大载荷时容许 H速度 1500 1500 1400 1000 890 500 500 500 400
输入轴回转速度 L速度 1500 1500 1400 1000 890 500 500 4000 350
最大载荷时丝杆回转扭矩N·m) 4.3 8.7 34.7 86.7 208.2 416.3 555.1 1040.9 2081.7
1、与滑动丝杠副相比驱动力矩为1/3

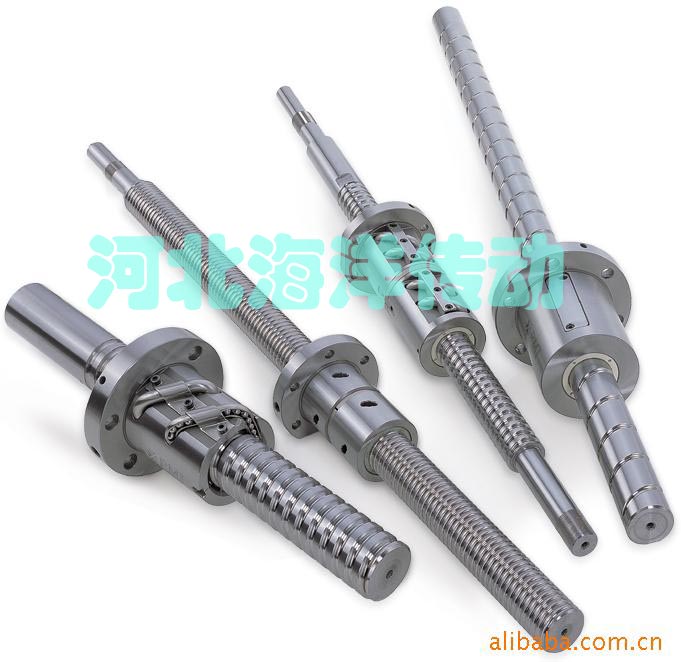

滚珠丝杆升降机的丝杠轴与丝母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滚动丝杠副的1/3。在省电方面很有帮助。
2、高精度的保证
滚珠丝杆升降机是用日本制造的世界最高水平的机械设备连贯生产出来的,特别是在研削、组装、检查各工序的工厂环境方面,对温度·湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。
3、微进给可能
滚珠丝杆由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。
4、无侧隙、刚性高
滚珠丝杆可以加予压,由于予压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。
5、高速进给可能
滚珠丝杆由于运动效率高、发热小、所以可实现高速进给(运动)。 精度公差:C10,C7,C5,C3,C2,C1--数字越小,精度越高。
