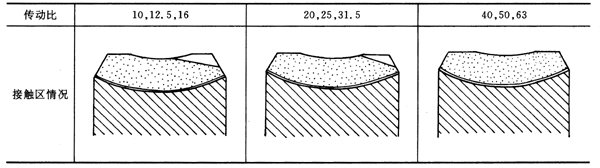

接触斑点的大小 | 精度等级 | 项目 | 中心距a（mm） | | 80～160 | ＞160～315 | ＞315～630 | | 7 | 蜗轮齿面接触斑点 | 按高度不小于70％ 按宽度不小于70％ | | 蜗杆齿面接触斑点 | 按长度不小于70％ 接触部位偏向入口 | | 8 | 蜗轮齿面接触斑点 | 按高度不小于60％ 按宽度不小于60％ | | 蜗杆齿面接触斑点 | 按长度不小于60％ 接触部位偏向入口 |
接触斑点的大小 侧隙jC和jb | 侧隙（μm） | 中心距a（mm） | | 80～160 | ＞160～315 | ＞315～500 | | 中等侧隙jC≤ | 220 | 380 | 530 | | 较小保证侧隙jb≤ | 55 | 95 | 130 |
轴承的轴向间隙 | 轴承内径d1（mm） | 轴向间隙（μm） | | 蜗杆轴承 | 蜗轮轴承 | | 30 | 0 | — | | ＞30～50 | 0 | 20～50 | | ＞50～80 | 0 | 40～70 | | ＞80～120 | 0 | 50～100 | | ＞120～180 | 0 | 80～150 |
|
