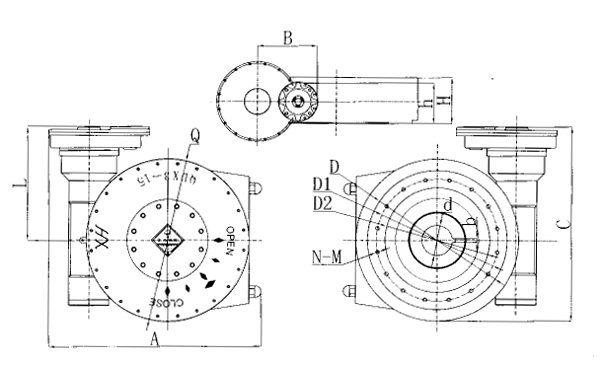

| QDX3-C系列部分回转型阀门电动装置外形及安装尺寸 该产品的特点是蜗轮箱用整体球墨铸铁。除一级蜗轮减速外，再加上二级齿轮变速，使得输入力矩小而输出力矩大，有效的改变了输出力矩大需要电装大的缺点，该产品适用蝶阀、球阀、旋塞阀等类型阀门，产品共有8种型号。 技 术 参 数 | 型 号 | C8# | C9# | C10# | C11# | C12# | C13# | C14# | C15# | 速比 | 318：1 | 378：1 | 396：1 | 486：1 | 486：1 | 600：1 | 600：1 | 600：1 | 配对电装 | Z20 | Z30 | Z45 | Z60 | Z90 | Z120 | Z180 | Z250 | 输入力矩NM | 200 | 300 | 450 | 600 | 900 | 1200 | 1800 | 2500 | 输出力矩Nm | 10600 | 18900 | 29700 | 72900 | 72900 | 12000 | 180000 | 250000 | 旋转行程 | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 限位调整 | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | 连 接 尺 寸 | 连 接 法兰(D) | 300 | 350 | 415 | 475 | 560 | 650 | 800 | 1200 | 连接孔中心(D1) | 254 | 298 | 356 | 406 | 483 | 590 | 720 | 1050 | 法兰凹面(D2) | 200×5 | 230×5 | 260×5 | 300×8 | 370×8 | 490×8 | 600×8 | 900×10 | 孔径:孔数(N-M) | 8-M16 | 8-M20 | 12-M20 | 12-M20 | 12-M22 | 12-M27 | 12-M30 | 16-M30 | 轴孔(dmin-max) | 55-70 | 75-85 | 90-100 | 98-120 | 115-145 | 160-180 | 200-250 | 260-300 | 标准轴孔（d） | 60 | 80 | 90 | 110 | 130 | 160 | 200 | 260 | 平键×条数×90°(b) | 18×2 | 22×2 | 28×2 | 28×2 | 32×2 | 32×2 | 36×2 | 45×2 | 安装高度（h） | 120 | 120 | 150 | 180 | 195 | 205 | 250 | 300 | | A | 577.5 | 627.5 | 753 | 873 | 1133 | 1273 | 1404 | 1770 | B | 272.5 | 272.5 | 327.5 | 327.5 | 423 | 423 | 520 | 520 | C | 555 | 590 | 687 | 787 | 922 | 1052 | 1359 | 1490 | L | 385 | 415 | 477 | 517 | 602 | 812 | 825 | 1025 | H | 150 | 150 | 170 | 200 | 220 | 240 | 350 | 405 | 箱体外径(Q) | 340 | 410 | 480 | 590 | 690 | 840 | 1070 | 1400 |
|
