MB/MBN行星无级变速减速机原理及性能
发布时间:2016/6/2 15:19:13 来源:海洋传动

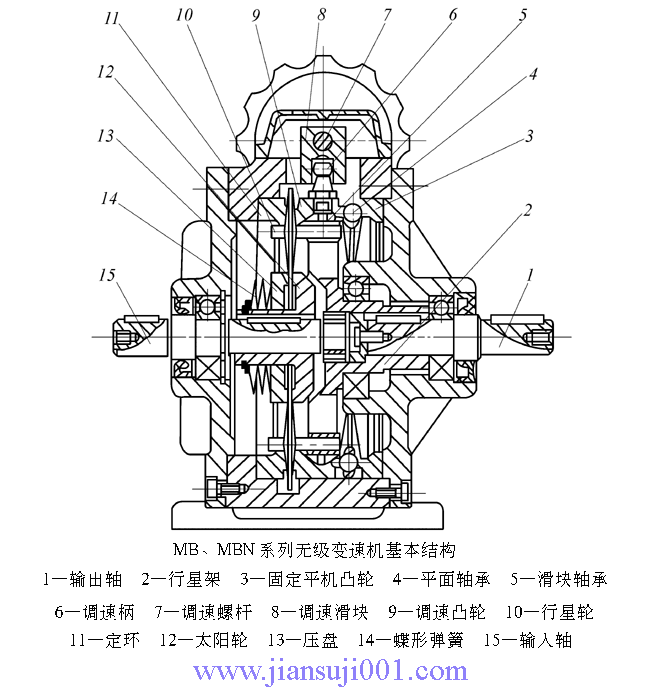

MB系列无级变速减速机带锥度的太阳轮12和压盘13被一组碟形弹簧14压紧,输入轴15与太阳轮用键联接,组成压紧的输入装置。一组带锥度的行星轮10内侧夹在压紧的太阳轮与压盘之间,外侧夹在带锥度的定环11和调速凸轮9之间,当输入装置转动时,由于定环和调

MB系列无级变速减速机带锥度的太阳轮12和压盘13被一组碟形弹簧14压紧,输入轴15与太阳轮用键联接,组成压紧的输入装置。一组带锥度的行星轮10内侧夹在压紧的太阳轮与压盘之间,外侧夹在带锥度的定环11和调速凸轮9之间,当输入装置转动时,由于定环和调速凸轮固定不动,行星轮就沿定环作纯滚动,且绕输入轴作公转,通过行星轮轴及滑块轴承5而带动行星架2及输出轴1转动。


性能特点和适用工况

    1)高强度  在加冲击负载或机器逆转时,本机性能可靠、能精确地传动,无后座力,并有足够的强度。

    2)变速范围大  变速比为1:5,即输出速比可在1:1.45至1:7.25之间任意变化。

    3)调速精度高  调速精度为0.5~1转。

    4)性能稳定  本机的传动部件都经过特殊热处理、并经精密加工。接触和润滑良好、运行平稳、噪声低,寿命长。

    5)同轴结构  输入轴、输出轴同向旋转,体积小,重量轻。

    6)组合能力强  本机能与各种减速机组合,实现低速无级变速,因此它具有良好的适应性。

    这种无级变速器不仅可广泛地用于食品、制药、塑料、造纸、陶瓷、烟草、制革等轻工业部门,而且广泛用于机床、石化、冶金等重工部门及交通运输业。
