PW系列平面二次包络减速机输出轴径向承载能力
发布时间：2016/6/2 15:19:15 来源：海洋传动
PW型平面二次包络环面蜗杆减速器（GB/T16449—1996）其蜗齿面是以一个平面为母面，通过相对圆周运动，包络出环面蜗杆的齿面，再以蜗杆的齿面为母线，通过相对运动包络出蜗轮的齿面，称为平面二次包络环面蜗杆副。包括PWU、PWO、PWS型三种型式，适用于冶金、矿山、起重、运输、石油、化工、建筑等行业机械设备的减速传动。 (1) PWU型—蜗杆在蜗轮之下平面二次包络环面蜗杆减速机; (2) PWO型—蜗杆在蜗轮之上平面二次包络环面蜗杆减速机; (3) PWS型—蜗杆在蜗轮之侧平面二次 PWS包络蜗杆减速机—蜗杆在蜗轮之侧

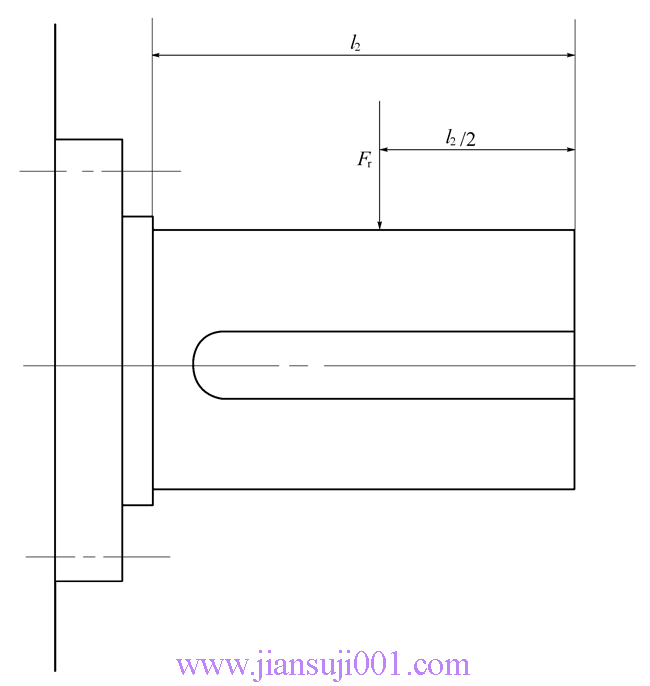

PW型蜗杆减速器输出轴轴端许用径向力F。
许用径向力F1
中心距/mm
80
100
125
140
160
180
200
225
250
280
315
355
400
450
500
560
630
710
许用径向力/N
2250
3500
5000
6500
9000
11000
14000
17000
21700
27000
31000
35000
40000
43000
46000
49000
52000
56000
