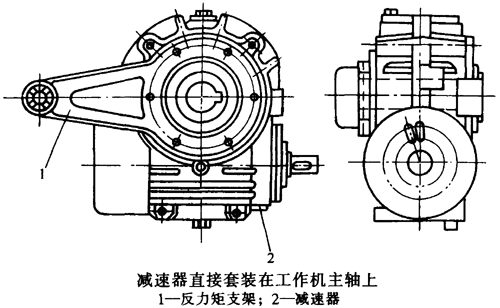

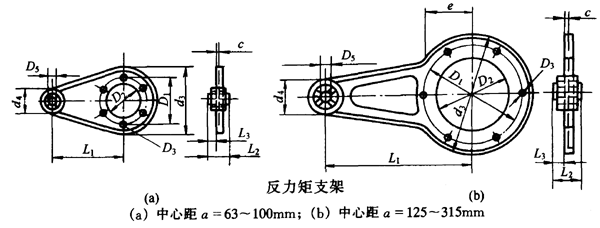

| SCW轴装式减速机安装位置应考虑排油孔的油能顺利排出,且冷却空气循环流畅。 2联接 减速器输入轴直接与原动机联接时,推荐采用弹性联轴器,联轴器不得用锤击装到轴上。 3与工作机的联接 减速器直接套装在工作机主轴上,当减速器运转时,作用在减速器箱体上的反力矩,由安装在减速器箱体上的扭力臂或其他方法来平衡。扭力臂一端是与减速器直接相配, 另一端与固定支承联接(见下图)。用户如采用反力矩支架来平衡反力矩,应根据设备安装要求同减速器一起向制造厂订货。中心距a | 与减速器连接尺寸 | 结构尺寸 | 质量m/kg | c | d3 | D1 | D2 | D3 | 螺栓 | d4 | D5(H9) | L1 | L2 | L3 | e | 63 | 12 | 150 | 102 | 82 | 9 | M8×25 | 65 | 25 | 160 | 56 | 24 | — | 2.5 | 80 | 12 | 175 | 125 | 105 | 9 | M8×25 | 65 | 25 | 200 | 56 | 24 | — | 3.6 | 100 | 13 | 218 | 150 | 126 | 11 | M10×25 | 65 | 25 | 250 | 56 | 24 | — | 5.6 | 125 | 14 | 250 | 210 | 186 | 13.5 | M12×30 | 65 | 25 | 320 | 56 | 21 | 110 | 6 | 140 | 14 | 277 | 235 | 208 | 13.5 | M12×30 | 65 | 25 | 350 | 56 | 21 | 110 | 8.5 | 160 | 15 | 312 | 270 | 228 | 13.5 | M12×30 | 65 | 25 | 400 | 56 | 21 | 125 | 12 | 180 | 15 | 342 | 290 | 255 | 17.5 | M16×35 | 90 | 32 | 450 | 72 | 28 | 140 | 14 | 200 | 15 | 380 | 320 | 255 | 17.5 | M16×35 | 90 | 32 | 500 | 72 | 28 | 155 | 17 | 225 | 15 | 420 | 360 | 275 | 17.5 | M16×35 | 90 | 32 | 560 | 72 | 28 | 180 | 22 | 250 | 15 | 492 | 420 | 290 | 17.5 | M16×35 | 90 | 32 | 630 | 72 | 28 | 180 | 27 | 280 | 20 | 540 | 450 | 360 | 22 | M20×45 | 130 | 50 | 710 | 110 | 45 | 160 | 45 | 315 | 20 | 600 | 520 | 390 | 22 | M20×45 | 130 | 50 | 800 | 110 | 45 | 210 | 55 |
|
