XWD摆线针轮减速机尺寸详细说明

摆线针轮减速机是一种应用行星式传动原理，采用摆线针齿啮合的新颖传动装置。摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，（为了减小摩擦，在速比小的减速机中，针齿上带有针齿套）。当输入轴带着偏心套转动一周时，由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故，摆线轮的运动成为既有公转又有自转的平面运动，在输入轴正转周时，偏心套亦转动一周，摆线轮于相反方向转过一个齿从而得到减速，再借助W输出机构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而获得较低的输出转速。

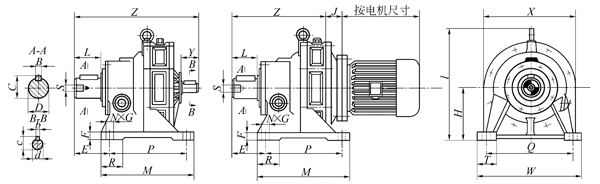

系列	机座号	外形尺寸						安装尺寸							输出轴尺寸						输入轴尺寸
系列	机座号	H	M	N	DC	A	L_I	C	G	R	E	F	V	n-d	D	e	b	h	s	t	D₁	e₁	b₁	h₁	t₁
B 一机部	12	180	120	185	170	215	165	100	108	15	90	150	38	4-11	30	35	8	33	M8	26	15	22	5	17	12
	15	245	150	290	215	282	216	140	178	20	100	250	55	4-14	35	55	10	38	M8	30	18	28	6	20.5	14.5
	18	270	195	330	245	352	276	150	202	22	145	290	60	4-18	45	74	14	48.5	M8	39.5	22	36	6	24.5	18.5
	22	360	250	410	300	422	316	160	245	25	150	370	75	4-18	55	82	16	59	M10	49	30	45	8	33	26
	27	435	335	430	360	490	383	200	170	30	275	380	80	4-22	70	105	20	74.5	M12	62.5	35	54	10	38.5	30
	33	542	440	530	435	629	464	250	195	35	380	480	85	4-26	90	130	25	95	M16	81	45	82	14	48.5	39.5
	39	619	560	620	510	736	556	290	250	40	480	560	90	4-26	100	165	28	106	M20	90	50	82	14	53.5	44.5
	45	706	600	690	580	783	594	325	295	45	500	630	105	4-26	110	165	28	116	M24	100	55	82	16	59	49
	55	880	810	880	705	960	733	420	397	50	330×2	800	140	6-35	130	200	32	138	M30	119	70	105	20	74.5	62.5
	65	1008	900	1030	920	1120	1152	490	429	55	375×2	920	170	6-45	160	240	40	169	M42	147	80	130	24	87	71
