蜗轮蜗杆设计计算及制图

发布时间：2016/6/2 15:19:14 来源：海洋传动

蜗杆蜗轮用于两交叉轴间的传动,交叉角一般为90°。通常蜗杆主动，蜗轮从动，用作减速装置获得较大的传动比。除此之外，蜗杆传动往往具有反向自锁功能，即只能由蜗杆带动蜗轮，而蜗轮不能带动蜗杆，故它常用于起重或其它需要自锁的场合。

蜗杆蜗轮的主要参数与尺寸计算

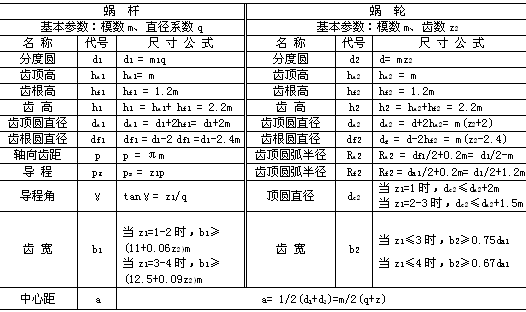

蜗杆蜗轮的主要参数有:模数m、蜗杆分度圆直径d、导程角γ、、中心距a、蜗杆头数z1、蜗轮齿数z2等，根据上述参数可决定蜗杆与蜗轮的基本尺寸，其中z1、z2由传动要求选定。几何尺寸计算如下表所示。

◆　蜗杆蜗轮的画法

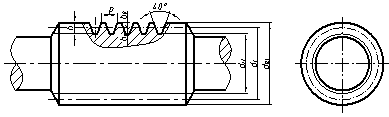

蜗杆一般选用一个视图，其齿顶线、齿根线和分度线的画法与圆柱齿轮相同，如下图所示。图中以细实线表示的齿根线也可省略。齿形可用局部剖视或局部放大图表示。

◆　蜗轮的画法
(1)在投影为非圆的视图中常用全剖视或半剖视，并在与其相啮合的蜗杆线位置画出细点画线圆和对称中心线，以标注有关尺寸和中心距。 (2)在投影为圆的视图中，只画出最大的顶圆和分度圆，喉圆和齿根圆省略不画。投影为圆的视图也可用表达键槽轴孔的局部视图取代。
