伞齿轮加工图面及尺寸标注的标准范例, 比较进化的伞齿轮要项尺寸计算(表, 程序)中, 其尺寸, 强度计算项目的顺序也都是依伞齿轮设计的程序顺次排序. 其目的非常明显。 除了Mitter Gear(两齿数相同的伞齿轮组合)外, 伞齿轮的设计必须连同相咬合的伞齿轮一并加以考量(单一伞齿轮是不具意义, 无从设计的), 除了齿数的组合之外,正确的咬合也是很重要的。

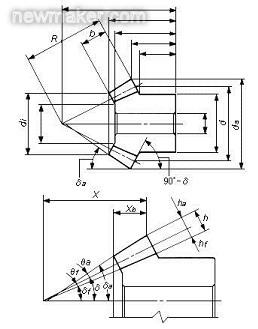

下图是伞齿轮的咬合示意图, 如果以齿的正面为基准考量, 其与正齿轮的咬合非常近似。
伞齿轮的制造方法大致上可分为几个主流: 其研发不仅伞齿轮设计及加工原理, 还包括加工设备(切齿, 咬合测试, 热处理等). 请注意要项尺寸的计算公式各制造法并不完全相同.
|
