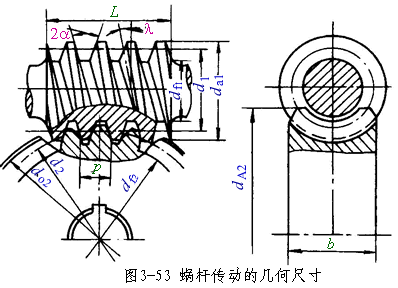

本节只讨论普通圆柱蜗杆传动，或称阿基米德圆柱蜗杆传动（在垂直于蜗杆轴线的剖面中，齿廓线是一条阿基米德螺旋线，故称为阿基米德螺杆）。 如图3－53所示，通过蜗杆轴线并垂直于蜗轮轴线的平面为主平面。在主平面上，蜗杆的齿廓与齿条相同，两侧边为直线，夹角2a＝40°；而蜗轮的齿廓为渐开线，即在主平面内，蜗杆与蜗轮的啮合如同齿条与齿轮的啮合一样。因此，蜗杆传动的主要参数和几何尺寸计算大致与齿轮传动相同，并且在设计、制造中皆以主平面上的参数和尺寸为基准。普通圆柱蜗杆传动参数已标准化。
1．基本参数： （1）模数m和压力角α： 在中间平面中，为保证蜗杆蜗轮传动的正确啮合，蜗杆的轴向模数ma1和压力角αa1应分别相等于蜗轮的法面模数mt2和压力角αt2，即 ma1=mt2=mαa1=αt2 蜗杆轴向压力角与法向压力角的关系为: tgαa=tgαn/cosγ 式中：γ-导程角。 （2）蜗杆的分度圆直径d1和直径系数q 为了保证蜗杆与蜗轮的正确啮合，要用与蜗杆尺寸相同的蜗杆滚刀来加工蜗轮。由于相同的模数，可以有许多不同的蜗杆直径，这样就造成要配备很多的蜗轮滚刀，以适应不同的蜗杆直径。显然，这样很不经济。
为了减少蜗轮滚刀的个数和便于滚刀的标准化，就对每一标准的模数规定了一定数量的蜗杆分度圆直径d1，而把及分度圆直径和模数的比称为蜗杆直径系数q，即：
q=d1/m
常用的标准模数m和蜗杆分度圆直径d1及直径系数q （3）蜗杆头数z1和蜗轮齿数z2 蜗杆头数可根据要求的传动比和效率来选择，一般取z1＝1-10，推荐z1＝1，2，4，6。
选择的原则是：当要求传动比较大，或要求传递大的转矩时，则z1取小值；要求传动自锁时取z1＝1；要求具有高的传动效率，或高速传动时，则z1取较大值。
蜗轮齿数的多少，影响运转的平稳性，并受到两个限制：最少齿数应避免发生根切与干涉，理论上应使z2min≥17，但z2＜26时，啮合区显著减小，影响平稳性，而在z2≥30时，则可始终保持有两对齿以上啮合，因之通常规定z2＞28。另一方面z2也不能过多，当z2＞80时(对于动力传动)，蜗轮直径将增大过多，在结构上相应就须增大蜗杆两支承点间的跨距，影响蜗杆轴的刚度和啮合精度；对一定直径的蜗轮，如z2取得过多，模数m就减小甚多，将影响轮齿的弯曲强度；故对于动力传动，常用的范围为z2≈28-70。对于传递运动的传动，z2可达200、300，甚至可到1000。z1和z2的推荐值见下表 i=z2/z1 | z1 | z2 | ≈5 | 6 | 29—31 | 7—15 | 4 | 29—61 | 14—30 | 2 | 29—61 | 29—82 | 1 | 29—82 |
（4）导程角γ 蜗杆的形成原理与螺旋相同，所以蜗杆轴向齿距pa与蜗杆导程pz的关系为pz＝z1pa由下图可知： tanγ=pz／πd1＝z1pa／πd1＝z1m／d1＝z1／q 导程角γ的范围为3.5°一33°。导程角的大小与效率有关。导程角大时，效率高，通常γ＝15°-30°。并多采用多头蜗杆。但导程角过大，蜗杆车削困难。导程角小时，效率低，但可以自锁，通常γ＝3.5°一4.5°
（5）传动比I 传动比i=n主动1/n从动2 蜗杆为主动的减速运动中 i=n1/n2=z2/z1=u 式中：n1-蜗杆转速；n2-蜗轮转速。 减速运动的动力蜗杆传动，通常取5≤u≤70，优先采用15≤u≤50；增速传动5≤u≤15。蜗杆传动的效率闭式蜗杆传动的效率包括三部分：有关轮齿啮合摩擦损耗的效率h1，有关轴承摩擦损耗的效率h2以及箱体内润滑油搅动时摩擦损耗的效率h3，即 h=h1h2h3（3－64） 其主要部分为啮合效率，当蜗杆主动时， h1=tang/tan(g+rv) （3－65） 式中 rv--当量摩擦角，它与蜗杆摩擦副的材料、加工精度及滑动速度等有关。 钢制蜗杆与青铜蜗轮配对时，减摩耐磨效果好；蜗杆齿面的表面粗糙度越低，滑动速度越大，润滑油膜易形成，rv越小，则啮合效率h1越高。 近似计算时，蜗杆传动的总效率 可取下列数值： 蜗杆头数z1 | 1 | 2 | 4或6 | 传动效率h1 | 0.7 | 0.8 | 0.9 |
h1≤rv时蜗杆传动具有自锁性，取h<0.5。 |
