渐开线蜗杆特点及加工特点
发布时间:2016/6/2 15:19:14 来源:海洋传动
蜗杆齿面为渐开线螺旋面,端面齿廓为渐开线,在切于基圆柱的轴平面内,齿廓一侧为凸形曲线,另一侧为直线。相当于一个齿数等于蜗杆头数的圆柱螺旋齿轮,不但可以用成形刀具侧削加工,也可以用齿轮刀具加工。
蜗杆减速机蜗杆减速机根据蜗杆形状不同分为圆柱蜗杆、弧面蜗杆、锥面蜗杆三种形式,按齿形不同又分为阿基米德蜗杆(ZA蜗杆)、渐开线蜗杆(ZI锅杯)、法向直廓蜗杆(ZN蜗杯)和锥面包络蜗杆(ZK蜗杆)等四种。普通圆柱蜗杆的齿面(除ZK型蜗杆外)一般是在车床上用直线刀刃的车刀车制的。根据车刀安装位置的不同,所加工出的期杆齿面在不同截面中的齿廓曲线也不同。根据不同的齿廓曲线,普通圆柱蜗杆可分为阿基米德蜗杆(ZA蜗杆)、渐开线蜗杆(ZI锅杯)、法向直廓蜗杆(ZN蜗杯)和锥面包络蜗杆(ZK蜗杆)等四种。
阿基米德蜗杆(ZA蜗杆)这种锅杆,在垂直于蜗杆轴线的平面(即端面)上,齿廓为阿基米德螺旋线,在包含轴线的平面上的齿廓(即轴向齿廓)为直线,其齿形角α0=20o。它可在车床上用直线刀刃的单刀(当导程角γ≤3o时)或双刀(当γ>3o时)车削加工。安装刀具时,切削刃的顶面必须通过蜗杆的轴线,如图11-4所示。这种蜗杆磨创困难,当导程角γ较大时加工不便。

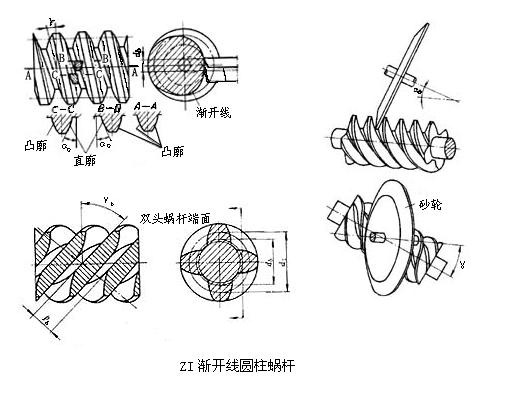

渐开线圆柱蜗杆(ZI): 蜗杆齿面为渐开线螺旋面,端面齿廓为渐开线,在切于基圆柱的轴平面内,齿廓一侧为凸形曲线,另一侧为直线。相当于一个齿数等于蜗杆头数的圆柱螺旋齿轮,不但可以用成形刀具侧削加工,也可以用齿轮刀具加工。
浏览更多关于渐开线蜗杆传动 渐开线齿轮 的相关内容
